линия может быть использована в качестве двухпроводной линии, имеющей пониженное значение волнового сопротивления. Затухание этих линий рассчитывается по сложным формулам, которые здесь не приводим. Ограничимся лишь сведениями о том, что значение этого параметра меньше, чем у двух- и четырехпроводных линий.


5 6 8 ГО

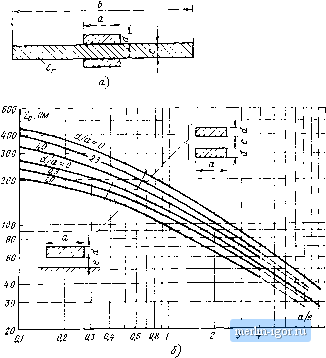

Рис 2 24 Полосковая линия

о - схематическое изображение линии; б - зависимость волнового сопротивления полосковой линии от ее геометрических параметров

Между проводящими элементами полосковой линии может быть размещен диэлектрик, в частности, как элемент крепления проводящих элементов.

Волновое сопротивление полосковой линии, конфигурация которой приведена на рис. 2 24,

a-J a + e

a + e

(2.65)

Эта формула справедлива при следующих ограничениях: Ь>3а и rf<Ca. На графиках рис. 2 24 приведены характеристики изменения волнового сопротивления двух типов полосковой линии в зависимости от их геометрических параметров.



Коаксиальные линии, изображенные на рис. 2 25, наиболее часто используются в качестве линии питания. Удельное сопротивление (в омах на метр), коаксиальной линии

R, = QmVJ(hld+k2lD), (26b)

-частота, МГц; d -диаметр внутренней жилы, мм: D - диаметр (внутренний) экрана, мм; ki и - коэффициенты, зависящие от конструктивных особенностей коаксиальной линии.


Рис. 2.25. Коаксиальная линия;

а - конструкция [/ - средняя жила; 2 - диэлектрик; 3 - внешняя жила (экран); 4 - защитная оболочка]; б - распределение тока i и напряженности магнитного поля Н

Целесообразно иметь в виду следующую информацию.

1. Коэффициент Al, зависящий от способа выполнения средней жилы, имеет значение ki=\ для коаксиальной линии, средняя жила которой выполнена из одиночного провода, и значение Ai>l, если средняя жила выполнена в виде скрутки из нескольких проводников, суммарный диаметр которых равен диаметру одиночного провода. Например, для средней жилы, выполненной в виде скрупш из семи проводов, fti = I,l.

2. Выполнение внутренней жилы в виде набора скрученных проводов обеспечивает эластичность коаксиального кабеля в целом. Как правило, период скрутки проводников в 10-15 раз превышает внешний диаметр кабеля.

3. Выполнение внешнего экрана в виде скрутки проводов эквивалентно увеличению коэффициента к2. Так, например, если угол скрутки внешних проводов составляет 60°, то 2=1,6. С уменьшением угла скрутки от 45° до 30° значение коэффициента возрастает от 1,9 до 2,7. Для цельного внешнего экрана коэффициент

2=1.

4. Обработка внешних и внутренних проводников коаксиаль-fcn/° оловом увеличивает 31начеиия коэффициента ki и на 16/0, а серебрение уменьшает на 37о.

5. Внешняя оболочка кабеля служит как для предотвращения от механических повреждений, так и для защиты от коррозионных повреждений внешнего экрана.

ролее подробные сведения по данным вопросам можно найти в I.16J.



Удельная емкость коаксиальной линии (в фарадах на метр)

5,55ег-10~* 2,41е,-10~

ln(D/rf) - \g(Dld) (2.67)

Для многопроводной внутренней жилы вместо ее истинного диаметра d в формулу (2.67) следует подставить эквивалентный диаметр

4кв = 0,934 rf.

(2.68)

Удельная индуктивность коаксиальной линии (в микрогенри на мегр)

Li = 0,2 In {Did) + (13.33/УГ) (1 /rf + 1 ID). (2.69)

Для диапазона KB можно ограничиться только первым членом формулы (2.69). Получаем

Li = 0,2 In {Did) 10~ = 0,48 Ig {Did) I0 -

где Li дано в генри на метр.

Волновое сопротивление коаксиальной линии

Z /?о = (60 Г.) In {Did) = (138 ;) In {Did).

(2.70)

(2.71)

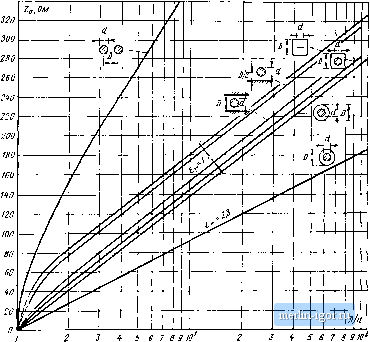

Рис. 2.26. Зависимость волнового сопротивления Zo от отношения диаметров
