Увеличение длины пбхуволнОЁого дийоля прийоДит к реЗойай-CV при котором резко возрастает входное сопротивление. При дальнейшем увеличении длины диполя входное сопротивление уменьшаетси. На рис. 2.83 дана диаграмма входного сопротивления диполя в зависимости от его электрической длины. Входное

2000

-1000

zojo

Рис 2 83. Зависимость Диаграммы входного сопротивления диполя от его электрической дли ны при двух знаиенияч отношения Ijd

----;/d-2000,

---для Jidi.fl

сопротивление симметрично возбужденного вибратора, длина которого 1X12, может быть определено по формуле

(2.172)

Значения входящих в формулу (2.172) функций R(kl) и X(kl) могут быть определены по графикам, приведенным на рис. 2 84.

Для вибраторов, длина которых />Х/2, значения Ra и Ха можно получить из графиков, приведенных на рис. 2.85, для которых параметром является отношение l/d.

На рис. 2.86 приведены зависимости сопротивления излучения полуволнового диполя, расположенного над землей на высоте Я.

Диапазонные свойства вибраторных антенн. Широкополосные вибраторы. Полуволновый вибратор вблизи резонансной частоты сохраняет резонансные свойства, как обычный резонансный кон-4 Зак 351

Рис 2 84 Графики функций r{hl) и xtkl), входящих в формулу (2 172)

тур. При изменении частоты одновременно изменяются входное сопротивление, диаграмма направленности и усиление вибратора. Вспомним, что граничные частоты резонансного контура определяются из условия уменьшения напряжении на контуре на 3 дБ. Можно ввести граничные частоты, определяющие полосу вибратора из условия уменьшения усиления вибратора на 3 дБ. Однако такая полоса будет очень велика и в ней входное сопротивление

ISO-

ZOO 250

л/г 1/л -збо

50° \Ю0° 150 I 200° 250

л/4 л/2 1/л-зео°

а) б)

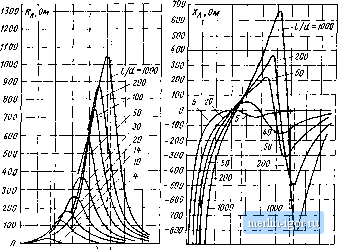

Рис. 2.85 Зависимость входного сопротивления диполя, расположенного над идеальным экраном, от электрических длины ИХ п толщины Iju в.шо1\я: а-активная, 6 - реактивная составляющие входного сопротивления

200 160 120 80

0,2 0,4 0,6 0,8 1,0 1,2 1,i 1,в 1,8 2.0

Рис. 2.86. Влияние высоты подвеса Л/Я над идеальным экраном на сопротивление излучения вибратора.

/ - горизонтальный вибратор длины £-8 Я; 2 ~ горизонтальный полуволновый вибратор; 3 - вертикальный полуволновый вибратор

йибратора будет изменяться в оЧень широких пределах. Поэтому диапазонные свойства вибраторных антенн можно определить по критерию изменения характеристик излучения или, как это обычно и делают, по критерию согласования вибратора с линией питания.

Наибольшее влияние на согласование вибраторных антенн оказывают диапазонные свойства самого вибратора. Введем понятие добротности Q вибраторной антенны, аналогичное добротности резонансного контура. Кроме того, оговорим допустимое значение коэффициента стоячей волны Ксти. Тогда ширина диапазона В полуволнового вибратора

ста-1 f

(2.173а)

Подставляя допустимое значение Ксти=2,0 в (2.173а), получаем

В = 0,71/рез/Q. (2.1736)

На рис. 2.87 приведены графики Q и й = В рез в зависимости от отношения Xjd, а в табл. 2,5 - значения относительной полосы вибраторных антенн и параметра h = Blf

Рис 2 87 Влияние элек тоической толщины дн поля Я/2 на добротность Q и ширину диапазона в (прн К и 1,5)

0,18 0,16 0,4 0,12 0,10 0,03 0,06

40 60 80 100

400 600 800 1000

ТАБЛИЦА 25

Значения относительной рабочей полосы вибраторных антеин для диапазонов KB и УКВ
