Ненный из трубки постоянного диаметра, а расстояние между вибратором и директором сократить до 0,1 X, то получим входное сопротивление 75 Ом.

В данной схеме вместо обычнсЛ-о рефлектора можно использовать уголковый (рис. 6.356), что приведет к снижению уровня излучения антейны в заднем направлении. Однако большого ослабления излучения антенны в заднем полупространстве ждать не приходится, так как сама антеииа проектировалась по критерию максимального усиления.

Если к данной антенне добавить еще три директора, то получим тринадцатиэлементную антенну, длина которой достигнет 3,5?i, (рис. 6.35в). Физическая длина такой антенны, равная 7,7 м, представляет собой предел конструкторских возможностей радиолюбителей.

Девятиэлементные двухволновые антенны. Антенны, имеющие длину 3,8 ... 4,2 м, наиболее популярны среди радиолюбителей. Дело в том, что конструктивно еще не очень сложные антенны имеют большое значение усиления.

Антенна ОКШЕ. Схема антенны приведена на рис. 6.36а. Антенна является наиболее короткой из антенн рассматриваемой группы и имеет длину, равную 1,8Х. Усиление антенны составляет 11-12 дБ. Антенна слабо излучает назад (отношение FIB=14 дБ),

WB, JJz ф28

W д, Hz Хз Л J)e

Rl Rz,3 a)

R W U, Вг

Bs He 6)

475 245

&

a.

R vj Bi Вг dtt Bs Be Л7




Пленсиглас

Рис. 6.36. Антенны L-Яги длиной 2Я:

о -антенна OK1DE; L = 3812 мм: На=300 (150) Ом; (J-Il ... 12 дБ; F/B=14 дБ: б -антенна DL6WU; L=4150 мм; Вд=240 Ом; С = 13 дБ; F/B = 19 дБ; 0=35°: a,=40 : в-антенна SP6LB-1; Ь=4150; Ва= Ом; G=\ Др; F/e=23 дР



что достигается использованием тройного рефлектора, выполненного в виде уголка. Петлевой вибратор антенны имеет диаметр 10 мм.

Если на базе такой антенны создать двухъярусную антенну, то необходимо несколько скорректировать размеры элементов (указаны на рис. 6.36а в скобках). Расстояние между ярусами антенн составляет 3100 мм. Антенна имеет /?а=150 Ом, что упрощает питание двух таких антенн, соединенных параллельно.

т по 490 650 т 5S0 ш лу


Антенна

-т -/ео /во +т

+ 140

Рис. 6.37.

SP6LB-2:

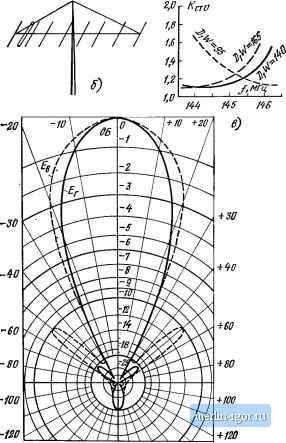

а - схема антенны н ее основные параметры (1,= = 4150 мм (2Я,); Яд-= 280 Ом; G = 14 дБ; FIB = 23 дБ; = 32°;

н=40°); симметрирующее устройство такое же, как на рис. 6.2; б - способ подвески антенны; в - график изменения Kpj jj от частоты; г -

диаграмма направленности антенны



Антенна DL6WU. Схема антенны й ее размеры приведены на рнс. 6.366. Антенна выполнена таким образом, чтобы прн использовании Т-трансформатора она могл быть согласована с двухпроводной линией питания, имеющей волновое сопротивление 240 Ом.

Антенна SP6LB-1. Схема и размеры антенны приведены па рис. 6 36в. Данная конструкция появилась в результате поисков решений, позволяющих обойтись при питании антенны без Т-траНс-форматора. В основе конструкции данной антенны лежит решение, найденное для антенны DL6WU. Входное сопротивление равно 75 Ом. В антенне используется симметрирующее устройство, конструкция которого показана на рис. б.Збв. В данном случае вибратор состоит из двух половин, которые соединены с симметрирующим устройством так, как показано на рис. б.Збв. Обе половины вибратора укреплены на изоляционной пластине.

Антенна SP6LB-2. Схема и размеры антенны приведены на рис. 6.37а. Антенна содержит обычный петлевой вибратор, который через трансформирующее - согласующее устройство возбуждается с помощью коаксиального кабеля с волновым сопротивлением 75 Ом. Способ крепления антенны к мачте показан на рис. 6.376. Резонансная частота и согласование антенны , регулируются изменением расстояния W-D,. График зависимости Ксти от частоты приведен на рис. 6.37в, а диаграмма направленности антенны - на рис. 6.37г.

Антенна L-Яги. Схема антенны, разработанная Шпиндле-ром, показана на рис. 6.38. Эта антенна характеризуется большой шириной полосы рабочих частот (около 6 МГц). Входное сопротивление антенны составляет 240 ... 280 Ом. Антенна содержит трехэлементный рефлектор. Данная антенна может быть выполнена в трех вариантах: восьми-, десяти- и семнадцатиэлементной. Известен также и двадцатидвухэлементный вариант антенны (рис. 6.39). Зависимости длины антенны и реализуемого усиления приведены в табл. 6.5 от числа используемых элементов. Еще раз повторим, что антенна была спроектирована по критерию широкополосности, хотя при такой же длине можно было на 1-2 дБ увеличить ее усиление.

ТАБЛИЦА 6.5

Параметры антенн L-Яги (к рис. 6.38 и 6.39)

Число элементов

L, мм

Кд. Ом

G, дБ

F/B. дБ

Рефлектор

8 10 17

2074 (Я) 3886 (1,9 Я) 6151 (3 К) 9803 (4,7 К)

280 280

280 280

10,211 12,5 15

18 20

23 28

Тройной Одиночный Тройной Из четырех элементов

Двадцатичетырехэлементная антенна L-Яги. Радиолюбителем с позывными DJ40B была сконструирована антенна длиной 8Х, изображенная на рис. 6.40. Антенна имеет длину около 16 м и используется как стационарная антенна. Все ее элементы укреплены на диэлектрических канатиках (диаметром 1,5 мм). В регулярной части антенны все директоры (диаметром 3 мм) имеют одинаковую длину, равную 915 мм. Верхняя часть петлевого вибратора выполнена диаметром 8 мм, нижняя часть диаметром 2 мм.
