учесть различную степень влииния земли па антенны двух различных диапазонов. Так, например, две антенны, размещенные на одной и той же высоте над поверхностью земли и предназначенные для работы в диапазонах 144 и 432 МГц, имеют разную (в 3 раза отличающуюся между собой) электрическую высоту подвеса антенны.

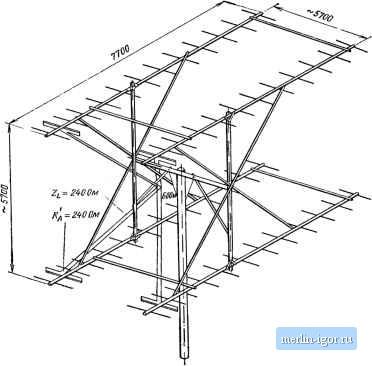

Рис. 6.42. Антенная система 4x13 (см. рис. 6.36)

Меньшая популярность среди радиолюбителей диапазона 432 МГц нашла свое отражение в том, что в технической литературе приведено меньшее число вариантов конструктивных решений антенн, предназначенных для работы в этом диапазоне.

Четырехэлементная антенна. Схема антенны приведена на рис. 6.43, параметры - в табл. 6.6. Несмотря на сравнительно небольшие размеры антенна имеет усиление 0=6,б дБ. Эта антенна обладает следующими ширинами диаграммы nanpaBrfcHHo-сти: а£=60° и а/г = 100°. Это позволяет устанавливать достаточно устойчивые радиосвязи с блнзко расположенными корреспондентами практически без поворота антенны. Антенна возбуждается 60-омным коаксиальным кабелем с использованием полуволнового трансформатора с коэффициентом трансформации 1 :4. Если для



питания используется коаксиальный кабель с волновым сопротивлением 75 Ом, то расстояние W-О] следует увеличить до 120 мм.

Шестиэлементпая антенна. Эта антенна, изображенная на рис. 6.436 (см. также табл. 6.6), имеет большее усиление.

Ж 8S 178 WS, Us

6...10мм

04...6ММ

Рнс. 6.43. Антенны для диапазона 432 МГц:

а - четырехэлементная; б - шестиэлементпая; в - девятнэлементная

Кроме того, антенна обладает большой широкополосностью, позволяющей ей работать в диапазоне от 340 до 440 МГц. Эту антенну применяют при организации местных радиосвязей, так как она имеет малые габаритные размеры и мало чувствительна к влиянию близко расположенных предметов.

ТАБЛИЦА 6.6

Параметры антенн типа L-Яги 2x13 (к рис. 6.43)

Тип антенны

I.. мм

Вд.Ом

G. дБ

F/B, дБ

6 Y 9 LY

335 (Я./2) 590 (0.85 Я) 1335 (1.9 Я)

240 240 240

11,5

14 15 19

60° 50° 44°

63 48

Входное сопротивление антенны составляет ЧШ Ом, что соответствует расстоянию W-D около 40 мм. В этом случае резонансная частота антенны снижается до 432 МГц и для ее увеличения необходимо укоротить вибратор до 370 мм, а рефлектор до 450 мм. Отметим, что увеличение диаметра вибратора приводит к снижению резонансной частоты.

АитеННа 9LY. Схема антенны приведена на рис. 6.43в (см. также табл. 6.6). Эта антенна была испытана радиолюбителем с



позывными SP6LB на дальних линиях радиосвязи (протяженность линии превышала 700 км). Антенна.имеет большое усиление и хорошую направленность.

Входное сопротивление антенны находится в пределах от 240 до 280 Ом Наиболее эффективным способом согласования является


R Ы л, h 010 ! Впф .

ZgWOU;. Ei

0г *


4- 4 & t #

/ fflSO/гЮ /235/270 /270/270/270 /

т 60(5

ws..dw

Коаксиальный кабель Zc=750M

Ij Is h lia


0 Рнс. 6.44. Антенны .L-Яги для диапазона 432 МГц: а - трннадцатнэлементная; б - четырнадцатнэлемент-ная, в - пятнадцатиэле-ментная
