Если за решеткой диполей расположить решетку рефлекторов, то это приведет к дальнейшему увеличению усиления антенны Решетка рефлекторов размещается обычно на расстоянии 0,25А, от рещетки излучающих диполей


Линия

фазирования

мапраелени?~~ излучения

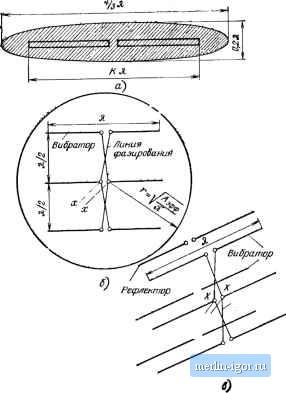

Рис (э 47 Апертуры различных антеин

а - волнового диполя, б-антенной системы, содержащей три волновых диполя, в -антенной системы содержащей три волновых диполя и рефлекторы н обеспечивающей однонаправленное излучение

Существуют два способа размещения диполей, создающих антенную решетку В первом случае эффективные площади поверхности раскрыва отдельных излучателей пересекаются между собой, а во втором - касаются друг друга (рис 6 48) Оптимальным решением является размещение диполей на расстоянии Йн = Йе

1,6 ТЛ4эфф/я При этом расстоянии еще не наступает значительного уменьшения усиления, а боковые лепестки диаграммы nanpaia-ленности антенной решетки достаточно сильно ослаблены

Усиление антенной системы, содержащей 12 элементов (6 вибраторов и 6 рефлекторов) (см рис 6 47б), составляет 12X4 = 48,



кли 16,8 дБ Две такие системы имеют теоретический уровень усиления 19,8 дБ, а четыре - 22,8 дБ Практически удается достичь только на 1ения 21,5 дБ


Zo = 240 DM = 60 ом


Рис 6 48 Аитениая решетка

о - элементы антенны расположены равномерно, б - способ расположения элементов антенной решетки, при котором эффективные площади поверхности раскрыва отдельных элементов касаются друг друга

6.5. Антенны для спутниковой связи

Характерными особенностями радиосвязи с помощью ретранслятора, размещенного на искусственном спутнике Земли, являются

быстрое изменение во времени положения связного спутника относительно земной станции связи,

изменение во времени в значительных пределах поляризационных характеристик электромагнитной волны, падающей на апертуру приемной антенны земной станции

Эти две особенности обусловливают два, требования к антенной системе земной станции Станция должна быть оборудована антенной, которая, во-первых, должна осуществлять режим слежения за спутником, во вторых, должна обеспечить изменение поляризационных характеристик

Практика работы по установлению радиолюбительской связи через спутник Оскар-7 показала, что целесообразно использовать направленные антенны с системой ориентации, так как использование ненаправленных антенн, которые не нужно, естественно, снабжать системой ориентации, не обеспечивает нужного энерстиче-ского потенциала на линии, что, в свою очередь, приводит к плохим качественным показателям работы линии в целом Практика работы также показала, что, смирившись с некоторым ухудшением качества работы, можно отказат-.ся от антениы с регулируемыми поляризационными характеристиками излучения

Одно из конструктивных решений наземной антенны показано на рис 6 49 Антенная система состоит из двух антенн типа дель-



та , которые предназначены для работы в диапазонах 144 а 432 МГц. Эти две антенны, размещенные с двух противоположных сторон одной несущей траверсы, оказывают очень малое влияние друг на друга.

Противовес


Мачта

1>2 667

Д/тина

плечси

шмгц


/? W и, Лг Лз Щ Л5 Ле h Дд тмгц

с>


2впФ

70 ом

Рнс. С.49. Антенны тнпа дельта . В диапазоне 432 МГц F/B=30 дБ, F/S= -26 дБ, G-I2 дБ

Антенны возбуждаются коаксиальным кабелем через гамма-трансформатор. Петля антенны выполнена из отрезков провода диаметром 5 ... 8 мм. Отметим, что размеры петли не особенно критичны.

При установке антенн на несущей траверсе важно обратить внимание на то, чтобы мачта опоры проходила через центр тяжести антенной системы, что позволяет осуществить более простое конструктивное решение устройств поворота антенны в азимутальной и угломестной плоскостях (для наведения на спутник), а также поворот антенны вокруг своей оси (для изменения поляризационных характеристик).

Схема антенны, осуществляющей электрическое управление поляризационными характеристиками, приведена па рис. 6.50. Антенная система состоит нз двух дипольных антенн, повернутых относительно друг друга на угол 90°. Возбуждая только одну из антенн, получаем линейно поляризованную волну одной ориентации. Прн возбуждении только второй антенны получаем линейно поляризо-ганную волну, ориентированную под углом 90° к направлению поляризации волны в первой ситуации. Если возбудить обе антенны одинаковыми токами, имеющими между собой фазовый сдвиг 90°, то получим круговую поляризацию, направление вращения п*и этом зависит от фазового сдвига (или +90° или -90°).

Антенна возбуждается с помощью кабелей Li и Z.2, волновое сопротивление которых равно 70 Ом. Вторые концы и L2.подключены к зажимам В и С переключателя (реле). Эти зажимы соединены между собой кабелем L3, имеющим волновое сопротивление
