на степень укорочения элементов) Поэтому рассмотрим данную антенну в этом параграфе лишь кратко.

При изготовлении антенны следует обратить самое пристальное внимание на прочность соединения диполей с несущим элементом конструкции, который обычно выполняется из алюминиевой трубки диаметром И... 24 мм Плохие стыки в местах крепления могут явиться причиной появления шумов и тресков

Следует также уделять внимание устройствам, обеспечивающим симметричное возбуждение активного элемента антенны

Двухэлементная антенна. if; , Обычно двухэлементная ан-

тенна содержит вибратор и рефлектор, что позволяет получить большое отношение FIB (отношение изучения антенны в главном направлении к излучению в противоположном направлении). Основные размеры антенны указаны на рис. 6.2.

Обычно ща практике применяется петлевой вибратор, что позволяет значительно облегчить согласование и симметрирование при использовании в качестве линии питания коаксиального кабеля с волновым сопротивлением 50 .. 75 Ом. Длина симметрирующей петли зависит от коэффициента укорочения для применяемого провода В табл. 61 длина /si соответствует линии с коэффициентом уко. рочения /С=0,66, а длина


Рис. 6 2. Двухэлементная антенна Уда - Яги

0=3,5 дБ; 0=75°; а = 130°; FIB=& дБ; 2д=240 280 Ом; Igj получаем при К=0.66. - при Л=0,80

линии с /С=0,8. Указанные в табл. 6.1 размеры должны выдерживаться с точностью ±5%. Исключение составляет длина h, которую обычно подбирают опытным путем.

ТАБЛИЦА 61

Основные размеры двухэлементной антенны (к рис. 6.2)

/ МГц

1 432

1296

(д. мм

1040

S, мм

D, мм а, мм i-Sj.. мм

iO . . 10 . .

.50 .20

Ю . . 3 . .

.59 . 6

3 . . 2 . .

. 7 . 4

2070

Ajj, мм

1030

А, мм

1440

d. мм

3 . .

1 ,



Отметим, что если рассматриваемая йнтейиа явЛйется элементом антенной системы, то между отдельными элементами по вертикали расстояние должно быть равным Ан, а по горизонтали - А в.

Антенна HB9CV. Антенна, уже рассмотренная в гл. 5, может быть использована и в диапазоне УКВ. На рис. 6 3 приведена схема антенны, предназначенной для работы в диапазоне 144 МГц (2 м). Конструкция антенны является чрезвычайно удобной при транспортировке, так как основные элементы антеииы (плечи вибратора и рефлектора) выполнены разборными.

Переменный конденсатор емкостью 3... 30 пФ служит для юмпенсации индуктивности шлейфа. Обычно в данном случае используются конденсаторы, способные работать в условиях значительного изменения температуры, влажности и пр. Обычно пере-

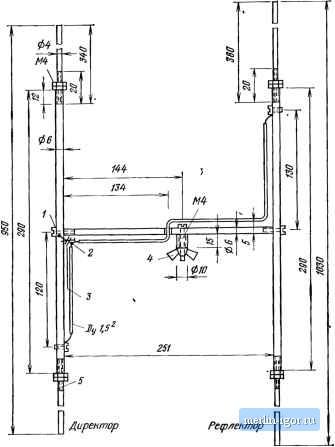

Рис 6 3. Аитеииа HB9CV для диапазона 144 МГц, изготовленная из латуни / - точка подключения экрана; 2 -точка подключения средней жилы, 3 -переменный конденсатор; 4 - крепление мачты, 5 - винт М4



Менный койдейсйтор посЛе Ькойчання иастройкй айтейНы зйМенйЮ* на конденсатор постоянной емкости.

Усиление антенны С-=4,5 дБ, отношение f/fi = 14 дБ; минимальное излучение соответствует углам 90° и 270°, его уровень составляет - 39 дБ.

Приведенный вариант конструкции антенны позволяет легко осуществить поворот антенны и тем самым изменить направление главного излучения.

Другой вариант конструкции этой же антенны, предназначенной для стационарной работы, показан на рис. 6.4. В табл 6.2 при-

Лаять

1 i u

---f

340 3

80 100-40-

-280

-260

140 f60 180 200 220

Рис. 6 4. Аитеина HB9CV: a - схема антенны и ее основные размеры; б - диаграммы направленности;

/ - полуволновый диполь; 2 - двухэлементная аитеииа (см. рис. 6.2); 3 - аитеииа

ТАБЛИЦА 6.2

Основные размеры укороченной антенны (к рис. 6.4)

/, МГц

о, мм

Ь, мм

С. пФ

d, мм

е, мм

/, мм

g, мм

h, мм

.7. мм

1030

1296

17,7
