на расстоянии 1,41S от вершины рефлектора -Если уменьшить угол раскрыва рефлектора с 90° до 60°, то точка А будет отстоять от вершины рефлектора уже на расстояние 1,735 Поэтому в этом варианте, при котором не меняется длина стороны рефлектора, а только уменьшается угол раскрыва, усиление антенны не изменится Усиление увеличится, если одновременно уменьшить угол раскрыва и удлинить до значения 3S длину стороны рефлектора

/7ания 1 питания Элемент несущей конструк ции

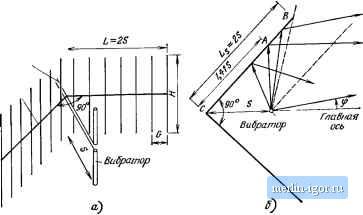

Рис 6 53 Схема аитеииы с уголковым рефлектором

Уменьшение высоты рефлектора Н от 0,6Я до 0,ЗЛ приводит вначале к уменьшению усиления, а потом и к изменению направления излучения главного пепестка диаграммы направленности

Для того чтобы расширить полосу рабочих частот уголковой антенны, следует использовать широкополосный вибратор и выбирать антенну со следующими размерами 5 = 0,5 и L = 1,0X Обычно эффективная площадь поверхности раскрыва уголковых антенн А фф=(1 2)% зависит от угла раскрыва антенны и длины сторон рефлектора

Анализ уголковой антенны можно провести, пользуясь методом зеркальных изображений, согласно которому стороны рефлектора исключаются из рассмотрения, а их взаимодействие с реальным источником излучения заменяется рядом мнимых источников На рис 6 54а, б приведены эквивалентные схемы антенн, имеющих угод раскрыва соответственно 90° и 60° Схема, эквивалентная уголковой агтенне с углом раскрыва 90°, имеет один реальный излучатель и три мнимых, причем фаза возбуждения мнимых диполей 2 и 4 отличается на 180° от фазы возбуждения реального диполя, а фаза возбуждения третьего мнимою диполя совпадает с фазой рсальногг диполя Диполи 2 и 4 отстоят от диполя J на расстояние 1,415, а расстоянпе между этими диполями вдоль оси антенны составляет 5 Результирующая диаграмма направленности четырехэлементной системы, у которой амплитуды токов в элементах одинаковы, а фа зы возбуждения определены выше, является диаграммой излучения уголковой антенны

Результирующая диаграмма направленности шести излучателей, один из которых является реальным излучателем, а пять - мнимЫ

ми, определяет диаграмму направленности уголковой антенны, имеющий угол раскрыва 60°

Из графиков, приведенных на рис 6 55, следует, что изменение расстояния S приводит к изменению формы диаграммы направлен гости Диаграмма направлсньости в плоскости Е уголковой антенны значительно шире, чем в плоскости Н, для которой рефлектор И1 -рает основную роль

Реальный Вибратор

Зеркальное изображение

Рис 6 54 Эквивалентные схемы антенн с уголковым рефлектором с-антенны с ф=90, б - антенны с ф=60°

О влиянии расстояния S на форму диаграммы направленности можно судить по рис 6 556, на котором представлены диаграммы в плоскостях Е и Н для уголковой антенны с углом раскрыва 90°

Изменяя угол раскрыва и расстояние S, можно регулироват1> >силение антенны При малых расстояниях S усиление антенны изменяется так, как показано на рис 6 56а, а при больших - как па рис 6 566, в Значение усиления нормировано относительно усиле-ьня полуволнового диполя, размещенного в свободном пространсг-ре Угол 180° означает, что рефлектор выполнен плоским Пунктирной линией показаны реальные значения усиления, отличающиеся от теоретических из-за наличия сопротивления потерь i/?noT = l Ом

Из графиков, приведенных на рнс 6 566, в, следует, что измене иие усиления антенны в зависимости от отношения SjK носит осциллирующий характер усиление сначала растет с увеличением S/K, а затем уменьшается, далее вновь растет и т д

Входное сопротивление Ra зависит от расстояния S и угла раскрыва антенны Для анализа влияния этих параметров на Ra можно воспользоваться графиками, приведенными на рнс 6 57а для малых значений SfK и рис 6 576, е для больших значений 51% Анализ графиков показывает, что при больших значениях отношения 5/Я входное сопротивление уголковой антениы, излучателем кото рой является полуволновый диполь, приближается к входному сопротивлению полуволнового диполя, размещенного в свободном пространстве

В табл 6 8 сведены основные параметры уголковой антенны, предназначенной для работы в диапазонах 145 и 432 МГц

Антенна обратного излучения. Этот тип антенн известен срав нительпэ давно и разрабатывался с целью получения повышенного значения усиления антенн с рефлектором Схема антенны приведе-

Д Ненобмированна. Я напряженность поля

Ненормированная напряженность поля

0 0 0 0 0 0

Ненормированная напряженность поля

0,3 0,4 0,5 0,6 0,7

ЦВ to

VV W

1,1 t.2

(4 1,5 1,6 1,7 Плоскость Н

1.8 1,9 2,0

5/Л~0 0,2 03 0,4 0,5 ав и? 0,8 0,9 1,0

р 1,2 1,3 1,4 1,5 1,6 1.7 1,8 1.9 гл

Плоскость £

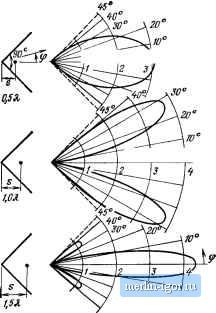

Рис 6 55 Влияние расстояния S на направленные свойства уголковой антенны G - точная форма диаграммы направленности антенны в пределах угла рав него углу раскрыва рефлектора, б - диаграммы направлеиности антенйы в двух основных плоскостях
