Создание антенн с большим значением усиления для диапазона 132 МГц наталкивается на определенные трудности, в первую очередь связанные с изготовлением рефлектора достаточно большого диаметра, так как в лом случае необходимо обеспечить нсобходн мую жесткость рефлектора и несущей траверсы Отметим и достоинства данной антенны большое усиление, простота питания и сравнительно малая критичность размеров антенны

Ofi 0,8 f,2 1,6

Рнс 6 62 Влияние глубины кольцевого рефлектора на дополнительный выиг рьип усиления антенны

Параболические антенны. Антенны с усилением свыше 20 дБ предназначенные для работы в диапазоне УКВ, обычно выполняют-гя в виде параболических антенн По сравнению с антенными решетками параболические антенны имеют более простое питание, большее значение коэффициента полезного действия Кроме того, по самой своей природе зеркальные параболические антенны очень широкополосны, а дальнейшее расширение полосы частот достигается просто сменой облучателя антенны

В настоящее время практически все профессиональные антенны, имеющие усиление более 30 дБ, построены на базе зеркальных антенн Отметим, что размеры существующих зеркальных антени огромны Так, например, зеркальная антенна ионосферной обсерватории Корнельского университета в Аресибо (Пуэрто Рико) имеет диаметр 305 м

Большие размеры зеркальных антенн, с помощью которых реализуются большое усиление и малая ширина диаграммы направленности, требуют высокой точности изготовления профиля параболического зеркала В свою очередь, это предъявляет жесткие требо-

вания к прочности антенны, кото ухудшения параметров под возде:

ая должна функционировать без [ствием ветровых нагрузок

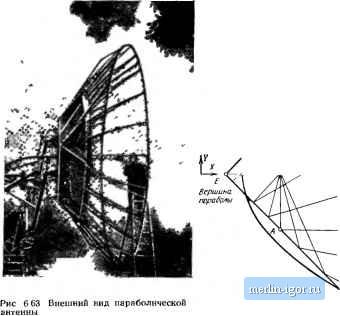

Радиолюбителям удалось выполнить ряд достаточно простых конструкций зеркальных антеин, предназначенных для работы в диапазонах 432 и 1296 МГц, внешний вид одной из них показан на рнс 6 63

Ниже приведена основная информация, необходимая для проектирования зеркальных параболических антенн

I В уголковой антенне только несколько лучей, отраженных вблизи точки А (см рис 6 536), pat пространяются вдоль оси антенны, а остальные рассеиваются 13 параболической антенне все отраженные от рефлектора лучи параллельны оси антенны и участвуют в создании направленного излучения (рис 6 64) Отметим, что в раскрыве параболической антенны создается плоский фронт волны.

15* Зак. 35J 451

Рис 6 64 Отражение лучей в параболе

2 Только часть Фр излученной облучателем электромагнитной энергии падает на рефлектор, а оставшаяся часть Фи проходит мимо зеркала У современных зеркальных антенн отношение ФрЦФр +

+ Фп) составляет более

Рер/гектор

Вибратор

90% Естественно, что у параболических антенн, сконструированных радиолюбителями, значение отношения Фр/{Фр + Фп) меньше, что определяется в основном несовершенством выполнения облучающей систе мы

3 Увеличение отношения Фр/(Фр+Фп) достигается благодаря проектированию облучателей с нужггыми характеристике мн излучения Наиболее часто радиолюбители . при меняют систему, состоящую из вибратора и рефлекто ра (W-R), изображенную на рнс 6 65а В качестве Размеры даны в мм, диапазон гЗслт облучателя используется

Рис 6 65 Облучатель параболической ан теины для диапазона 1296 МГц

также антенна обратного излучения (рис 6 66) Диа-

грамма направленности антениы в целом и отдельно облучателя приведены на рис 6 666

4 Наибольшее усиление параболической антенны получается в случае, К01да вся поверхность антенны возбуждена равномерно Реальные конструкции антенн характеризуются неравномерностью амплитудного возбуждения, причем достаточно часто принимают

10 20 30 40

ЗОВОМГц

ЗОООМГц

10 20 30

/ВО

краев зернам

90°

Облуче ние крае

зеркала

ПИШИ

/80° 180°

90°

!80°

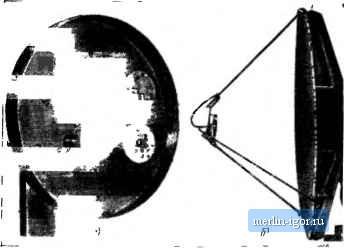

Рис 6 66 Параболическая антенна с облучателем в виде антенны обратного излучения

о - счетверенный облучатель, б - вид антенны для частоты 3000 МГц; в - диаграммы направленности антенны (вверху) и облучателя (внизу)
