кс спиральной антенны с конусным рефлектором Такие антенны содержат собственно спираль и конусный рефлектор, угол при вершине которого равен примерно 45° Схема такой антенны дана на рис 6 83а. Приведем геометрические параметры одной из таких ан-

55,2 55,г 55,г 55,г 55,2 55,2

£7 -ti-i

2 ~

еотв.

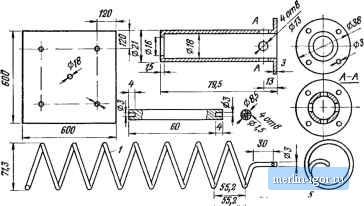

Рис 6 84 Антенная система из четырех спиральных антенн для диапазона 1296 МГц

тени. Обычная спиральная антеииа характеризуется следующими параметрами число витков п=10, угол а=45°, диаметр плоского круглого рефлектора 0,75Х Га же спираль размещается впутр-i 45-градусного конуса, выходной раскрыв которого равег 31 Ш рис 6 836 приведены диаграммы направлениости обеих сравнивае мых антенн Ясно видно, что использование конусного рефлектора привело к заметному снижению

уровней бокового и заднего из-

лучения антенны. Кроме того, почти вдвое уменьщилась ширина главного лепестка диаграм мы. Отметим, что уровень поля резко спадает от центра к периферии выходного раскрыва антенны.

Измерения показывают, что введение конического рефлектора приводит к сужению рабочей полосы частот, хотя она и остается достаточно широкой Кроме того, входное сопротивление в данном случае i?a=100 Ом, причем появляется и реактивная составляющая входного сопротивления, изменяющаяся в пределах от 200 до 500 Ом

Направленность данной антенны во многом определяется диаметром раскрыва конусного рефлектора. Если диаметр раскрыва находится в пределах 2Xd4X, то усиление антенны можно рассчитать по формуле G=7,8(d/X)2. Например, при d=3,2X антенна имеет усиление 19 дБ Такое же усиление можно получить и от обычной спиральной антенны, пратя. требуемая длина такой антенны в 4 раза превышает длину конического рефлектора

Варианты конструктивных решении спиральных антенн.

Антенная система из четырех спиральных антенн для диапазона 1296 МГц Основное конструктивное решение данной антенной системы и ее геометрические размеры приведены на рис 6 84 Антенна разработана радиолюбителями с позывными UJ8AAD и LISABW.

Антенна состоит из рефлектора размером 600x600 мм, выполненного из алюминия и -)етырех спиральных антенн (диаметр 71,3 мм, 7 витков, угол намотки а=14°, шаг спирали 5=55,2 мм) Спирали выполнены из медного провода диаметром 3,5 мм Спирали / укреплены на планке 2 толщиной 2 мм, выполненной из оргстекла 2 Планку 2 соединяют с другой планкой 3, выполпенной из плексигласа На конце спирали высверливается отверстие 4, служащее для припаивания средней жилы кабеля Кабель, имеющий волновое сопротивление 120 Ом, берется длиной 35...45 см. Все четыре отрезка должны быть равной длины Если в наличии нет кабеля с волновым сопротивлеинем 120 Ом, то можно использо-

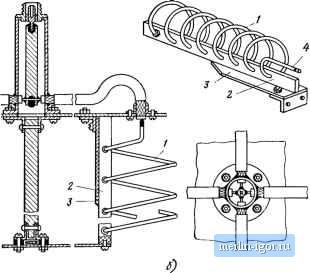

Рнс 6 85 Антенна K6UQH для диапазона 1296 МГц

вать 75-омиый кабель, однако в этом случае его длина должна быть равна точно пк/2

Антенна K6UQH Эта антенна подобна только что рассмотренной Рефлектор антенны выполнен сетчатым (рис 6 85) В качестве несущей опоры можно использовать деревянный брус разме ром 25X50 мм, пропитанный парафином и покрытый защитным слоем краски К опоре крепится деревянная рама, укрепленная ме; таллическими угольниками

Спирали антенны имеют 10 витков и выполнены из медного провода диаметром 3 мм (без изоляции) Спиральные антенны отстоят дрг от друга на расстояние 1,5Я, или 347 мм Усиление составляет примерно 20 дБ Диаметр спирали 80 мм Шаг витка 55 мм, первая половина витка отстоит от рефлектора на расстояние 27,5 мм

Трехспнральная антенная система для частоты 1296 МГц Эта антенна, предназначенная для работы в диапа зоне 23 см, разработана радиолюбителем с позывными W4SGI (рнс 6 86) Одиночная спираль содержит 10 витков медной прово-

Рис 6 86 Трехспи ральная антенная си-. стема для диапазона 1296 МГц

локи диаметром 6 мм, расположенных на диэлектрическом цилиндре 6x80x600 мм, выполненном из полиэтилена Расстояние между антеннами составляет 305 мм Каждая спиральная антенна снабжена круглым алюминиевым диском диаметром ПО мм Каждая антенна возбуждается с помощью коаксиального кабеля длиной 5Я/4, все они сведены в общую точку, к которой подключается четвертьволновый трансформатор, соединенный, в свою очередь, с коаксиальным кабелем питания
