ведены основные размеры антенны. На графике, кроме диаграммы иаправленности антенны HB9CV, приведена диаграмма направлениости полуволнового диполя.

Питание антенны осуществляется коаксиальным кабелем с сопротивлением 50... 75 Ом без симметрирующего устройства, роль которого выполняет перекрещенный шлейф, удлиняющий вибратор. Роль подстроечных кс р Т-Г1пп иитпппнашт чпрг.ь две мсталличе-ские пластинки, припаянные к гнезду йл/с и к проводу шлейфа. Изменяя расстояние между пластинками, можно настраивать ан-генну. В качестве фазирующего шлейфа в диапазоне 144 МГц используется провод в полихлорвиниловой изоляции, а в диапазонах ,432 и 1296 МГц - обнаженный провод (обычно посеребренный), припаянный к диполю.

Трехэлементная антенна. Введение третьего элемента - директора - позволяет на 3 дБ увеличить усиление антенны по сравнению с двухэлементной антенной. Однако, чтобы получить эту ощутимую добавку в усилении антенны, необходимо провести более тщательное проектирование антенны.

Опыт показывает, что длина рефлектора должна быть на 5% больше, а директора на 57о меньше длины вибратора. Размер вибратора выбирается в соответствии со значением коэффициента укорочения К, зависящего от отношения (см. график на рис. 2.79).

Наибольшее значение усиления получаем, если расстояние Д-W выбрано в пределах 0,12. ..0,15Л. Однако при таких расстояниях входное сопротивление антенны мало и антенна имеет малую полосу рабочих частот. Увеличение расстояния между рефлектором и вибратором до 0,2... 0,ЗХ повышает входное сопротивление антенны ценой незначительного уменьшения усиления. Чаще всего используется расстояние R-W, равное 0,25Я, при котором рефлектор мало влияет на входное сопротивление антенны. Вместо одного рефлектора, точнее, вместо одноэлементного рефлектора можно использовать рефлектор, выполненный из нескольких элементов, расположенных параллельно основному рефлектору и лежащих выше и ниже его. Это не приводит к дальнейшему росту усиления, но зато значительно уменьшает уровень излучения антенны в задних направлениях (не только строго назад, но и в небольшой угловой окрестности, примыкающей к данной области).

Каким образом влияют на параметры антенны длина директора и расстояние между директором и вибратором, показано на рис. 6.5. Из графика, приведенного на рис. 6.5а, следует, что максимальное усиление антенны (G=6,8 дБ) получается, если директор выполнить-длиной 0,45Х и расположить его на расстоянии 0.2Я от вибратора, т. с. если расстояние W-D равно 0,2Х.

Из графиков, приведенных на рис. 6.55, следует, что при укорочении директора до 0,4Х можно получить большое значение входного сопротивления антенны.

Компромиссным решением является выбор расстояния между вибратором и директором, равного 0,2Х, и длины директора, равной 0,4Х. При этих параметрах антенна имеет усиление С=5,4 дБ и входное сопротивление 60 Ом Такой выбор позволяет при петлевом вибраторе (с сопротивлением 240 Ом) использовать для питания антенны коаксиальный кабель с симметрирующим устройством.

Существует противоречие между оптимальным согласованием и максимальным усилением трехэлементной антенны. Внесение реактивной составляющей за счет незначительного удлинения элементов



антенны несколько увеличивает усиление антенны, но ухудшает согласование (рис. 6 5в).

Размеры некоторых типов антенн Уда-Яги приведены в табл. 6 3 Диаграммы направленчости антенн приведены на рис. 6 8.


005 т 02 0,3

расстояние w-II,i. а)

I 0 § 30

0,1 0,2 0,3

Расстояние S-W, X

П4 пв

ISO 154

Наиболее часто , использиемыа

зона

нсная

линия

\ \ \

0,0 0,42 044 04Б Длина директора

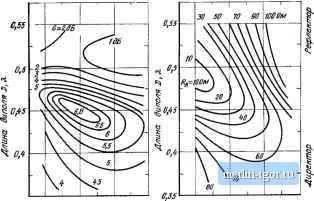

Рнс 6 5 Влияние длины диполя Г> и расстояния W-D на параметры антенны при расстоянии Ii-W = 0,25K

Многоэлементные антенны. У радиолюбителей имеется не совсем правильное представление о возможностях многоэлементных антенн Надо сказать, что это недоразумение породил график

R W 1, Tz 2V

Рис 6 6 Зависимость реализуемого усиления аитенны от ее длины при оптимль ных расстояниях ме жду элементами


12 3 4 5 Б 7 8 Час/1о З/оемрнтов N



Таблица 63

Размеры антенн Уда-Яги для диапазона 144 МГц

Размеры, мм

Dz D,

Оптимум

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

3,2 2,2 3,4 2,5 4,8 3,9 6,8 1,8 4,0 4,0 5,0 6,0 5,8 7,8 6,5 7,0 6,5 8,0 8,8 7,5 10,0 8,5

310 310 207 207 414 725 830 1036 730 690 580 830 932 1065 1065 1285 1110 1135 1660 1840 2360 1500

lOIO 1040

1040 1035 1045 1040 1010 1080 1168 1025 1 035 1070 lOlO 1010 1100 1100 1035 1100 1060 1041

970 970 970 970 970 972 970 970 970 970 1070 972 972 970 970 970 970 970 970 970 980 946

970 935 932 950 947 947 930 810 846 920 950 927 930 930 930 930 927 930 940 927

930 920 930 930 930 930 920 930 940 927

913 870 940 927

940 927

310 310

518 390 440 326 415 518 415 390 390 390 390 415 390 500 483

207 207 207 518 415 518 320 220 270 415 207 415 320 320 270 450 415 270 210 160

207 415 385 545 420 565 415 465 310 177

415 685 620 216

720 420

Усиление

Усиление

Короткая

Усиление Усиление

Ширина полосы

Короткая Усиление

Усиление

Усиление Усиление

Усиление Усиление

Примечание: N - число элементов, L - полная длина
