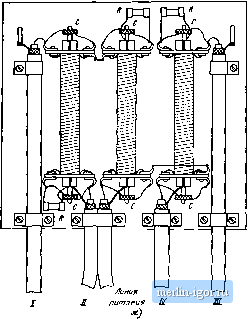

Рис 6 13 Антенная система с улучшенной диаграммой иаправленности: ж - элемент связи для четырех антенн

Требует применения линии фазир(}ваиия, так как она уже вошла в состав антенны Антенна возбуждается в точках А-А (рис 6 14в), в которых антенна имеет большое сопротивление. Согласование с линией питания обычно достигается при помощи дельта-траясформа-тора; периметр рамки с=1,5а


Рис о и Схема образования рамочною вибратора

Такие антенны очень популярны среди радиолюбиуелей К их достоинствам следует отнести достаточно большую широкополосность, некритичность к изменению длины элементов входного сопротивления и усиления антенны Наиболее популярными являются три варианта антенны, к рассмотрению которых мы и переходим.

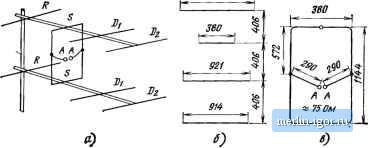

Антенна 4X4 (рнс. 6.15) Эта антенна имеет и другое название-- щелевая антенна Яги . Антенна выполнена из алюминиевых трубок диаметром 6 мм, укрепленных а несущей конструкции в виде трубки диаметром 16 .30 мм. Длина антеииы /=1230 мм, высота равна 1144 мм.

Мачта


Рис 6 15 Антен а 4X4

Антенна имеет следующие электрические параметры: входное сопротивление Ra=75 Ом, усиление G=9 дБ, отношение FIB== = 16 дБ, ширину диаграммы направленности в плоскости Е аЕ = = 60°, в плоскости Н Он = 55°.

512 512 J 512 5/2

Директор




r=25

Рис 6 16. Антенна 6X6



Антенна 6X6 . Схема этой антенны, разработанная радиолюбителем с позывными OH2BEW, показана на рис. 6.16. Рамочный вибратор в этой антенне такой же, как и в предыдущей. Половина периметра вибратора c/2=0,75?i. После -добавления отрезков X-А получаем петлю с периметром с=Я, т. е. такое же соотношение, как и в антенне типа квадрат . Пассивные элементы антенны выполнены из трубок диаметром 5/6 мм, вибратор из трубки с диаметром 6/8 мм, а несущая конструкц:: ::г тухи диаметром 20... 30 мм.

Длина антенны - 2100 мм, высота - 1144 мм. Антенна имеет следующие электрические параметры: J?a=70 Ом, G=ll,5 дБ, FjB- =20 дБ, аЕ=50°, ан=35°. Диаграмма направлеиности антенны показана на рис. 6.166. Здесь же приведены графики изменения уси-

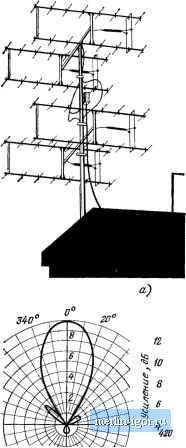

Рис. 6.17. Антенна 8X8 для диапазона 432 МГц (усиление 19 дБ)

-Уси/гение

Ксти

KcTV

2,0 1.В 1.2
