2400м

490 3

пения аитениы и Kctv от частоты. Последний график свидетельст-рует о достаточной широкополосности даииой аитеины.

Антенна 8x8 . Пара антени в диапазоие 432 МГц имеет усилеиие около 12,5 дБ. Система из четырех таких пар имеет усиление около 19 дБ. Внешний вид аитеины показан на рис. 6.17а. Расстояние между этажами (ярусами) составляет 1,25 м. Диаграмма иаправленности антенны, а также графики изменения усиления и Kctv от частоты приведены иа рис. 6.176.

Антенна с круговой диаграммой направленности. Простой вертикальный диполь имеет в горизонтальной плоскости круговую диаграмму направленности. Такой диполь излучает волну с вертикальной поляризацией. Во многих случаях характеристики излучения простого диполя оказываются неудовлетворительными (например, усиление вертикального диполя мало), и поэтому были разработаны другие схемы антенн.

Вертикальная коллинеарная антеииа. Схема такой антенны приведена иа рис. 6.18. Усиление антенны составляет 5,4 дБ и достигается за счет сужения диаграммы иаправлеиности антеииы в вертикальной плоскости; в горизонтальной плоскости диаграмма направленности остается круговой.

Входное сопротивление аитениы составляет около 500 Ом. При питании аитениы с помощью симметричной линии, имеющей волновое сопротивление 240. .. 300 Ом, необходимо использовать четвертьволновый трансформатор с 2т = =330... 390 Ом.

При использовании симметрирующего трансформатора антенну можно возбуждать с помощью коаксиального кабеля с волновым сопротивлением 50... 75 Ом. Концы замкнутых четвертьволновых отрезков линии фазирования имеют нулевой потенциал и поэтому могут быть присоединены к телу несущей мачты. Удобным расположением отрезков линии фазирования отмечается схема, изображенная в правой части рис. 6.18. В этом случае отрезки линии фазирования расположены по окружности диаметром 160 мм.

Кольцевой днполь. Скручивая петлевой диполь и придавая ему форму кольца, получим схему антенны, приведенную иа

Рис. 6 18. Пятиэлсментная вертикальная коллинеарная антенна для диапазона 114 МГц

Линия питания

Zs=24D.. 3000м

-Деребянная мата



рис. 6.19. Как видно из рисунка, диаграмма направленности антенны близка к круговой.

Входное сопротивление антенны и коэффициент укорочения зависят от взаимного расположения концов диполя. Усиление антенны мало. Чтобы получить большее значение усиления, размещают друг иад другом в вертикальной плоскости несколько таких антенн. В этом случае расстояние между излучателями равно 0,5.

Г.23

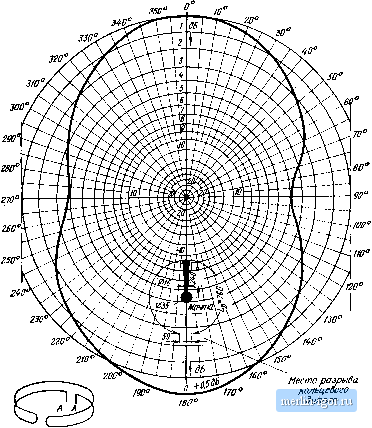

Рис. 6.19. Кольцевой днполь для диапазона 144 МГц; Zo=300 Ом, усиление 3 дБ

Вариант выполнения одиночной кольцевой антенны показан иа рис. 6.20. В данном случае питание антенны можно осуществить через гамма-трансформатор с помощью коаксиального кабеля с волновым сопротивлением 50 . . 75 Ом.

Крестообразная антенна. Два полуволновых диполя, лежащих в одной плоскости, оси которых взаимно перпсндикуляр-



ны, При возбуждении обеих половин антенйы с фазовым Сдййгом й 90° создают так называемую крестообразную антенну (рис. 6.21), которая Излучает по всем направлениям. Мощность излученной волны и поляризационные свойства антенны во многом определяются угловыми координатами точки наблюдения.

Кольцо <310мм (периметр 975м)


цобе/гь питания Zi, = 50DM

Рис. 6.20. Одиночная кольцевая антенна


В плоскости, совпадающей с плоскостью размещения диполей антениы (на рисунке - горизонтальная плоскость), диаграмма направлениости близка к круговой, а излученная волна имеет горизонтальную поляризацию. Строго на оси антенной системы волна имеет круговую поляризацию, причем направление вращения зависит от способа возбуждения пары циполей. В направлениях, соответствующих плоскостям, составляющим с осью аитениы некоторый угол, поляризация излученной волны эллиптическая.

Рассматриваемую антенную систему целесообразнее всего использовать на линиях связи в тех случаях, когда поляризационные характеристики приходящей волны и направление прихода не являются детерминированными (заранее известными.) Следует иметь в виду, что прн приеме линейно поляри-


1 =700ч

Рис. 6 21. Крестообразная антенна
